Содержание статьи:
1. Почему течет металлическая крыша: основные причины
2. Виды гидроизоляции металлической крыши
3. Почему полимерные составы — оптимальный выбор для гидроизоляции металлической крыши
4. Как устранить течь металлической кровли: пошаговая инструкция
5. Ошибки при ремонте металлической кровли от протекания
6. Рекомендации
2. Виды гидроизоляции металлической крыши
3. Почему полимерные составы — оптимальный выбор для гидроизоляции металлической крыши
4. Как устранить течь металлической кровли: пошаговая инструкция
5. Ошибки при ремонте металлической кровли от протекания
6. Рекомендации
Металлическая крыша течет на стыках и в местах крепежных элементов — знакомая ситуация? Даже небольшая протечка может обернуться серьезными проблемами: намоканием утеплителя, появлением ржавчины на металле, порчей внутренней отделки помещений. А если не принять меры вовремя, коррозия распространится, и потребуется уже не ремонт, а полная замена покрытия.
К счастью, современные технологии позволяют устранить течь металлической крыши без демонтажа или капитальных затрат. Жидкие полимерные мастики создают бесшовную водонепроницаемую мембрану прямо поверх существующего покрытия, надежно защищая от влаги и коррозии надолго.
В этой статье разберем, почему протекает металлическая кровля, какие материалы подходят для ее гидроизоляции, и как правильно выполнить ремонт. Особое внимание уделим проверенной технологии на основе полимерных составов, которая показала эффективность на сотнях объектов.
Почему течет металлическая крыша: основные причины
Прежде чем приступать к ремонту, важно понять природу проблемы. Протечки металлической кровли редко возникают случайно — у них всегда есть конкретные причины, связанные с конструктивными особенностями и условиями эксплуатации. Определив слабые места, а также факторы разрушения, вы сможете не просто заделать течь, а предотвратить ее повторное появление.
Уязвимые места
Крыша из металла считается одним из самых надежных типов покрытия, но даже она имеет слабые точки, через которые рано или поздно начинает проникать влага.
- Стыки, швы между листами — самая распространенная причина протечек. При монтаже профнастила или металлочерепицы листы укладывают внахлест, но со временем герметичность соединений нарушается. Вода затекает даже в микроскопические щели, особенно при косом дожде или таянии снега.
- Места крепления создают сквозные отверстия в металле. Даже если саморезы установлены с резиновыми прокладками, со временем резина теряет эластичность, растрескивается под воздействием ультрафиолета, перепадов температуры. Вода начинает просачиваться вокруг крепежа, постепенно разрушая металл изнутри.
- Примыкания к вертикальным поверхностям — трубам, парапетам, стенам — требуют особенно тщательной герметизации. Именно здесь крыша течет чаще всего, так как температурные деформации постоянно работают на разрыв соединений.
- Ендовы, коньки испытывают максимальную нагрузку: здесь скапливается больше всего воды, снега. Малейшее нарушение геометрии или герметичности приводит к протечкам.
- Повреждения защитного полимерного слоя обнажают металл, делая его уязвимым для коррозии. Царапины, сколы, потертости от хождения по крыше — все это точки входа для влаги.
Факторы разрушения
- Коррозия металла запускается сразу после повреждения защитного покрытия. Оцинкованная сталь без полимерного слоя начинает ржаветь уже через несколько месяцев. Процесс ускоряется в промышленных районах, где в воздухе содержатся агрессивные химические соединения, а также в приморских зонах из-за соленого воздуха.
- Температурные деформации — неизбежное следствие эксплуатации. Летом металл нагревается до +70°C и расширяется, зимой сжимается при морозах до -30°C и ниже. Эти циклические изменения постепенно расшатывают крепления, увеличивают зазоры в стыках, приводят к микротрещинам.
- Механические повреждения появляются при неаккуратном обслуживании, чистке снега, падении веток или инструментов. Даже небольшая вмятина нарушает сток воды, а значит создает место застоя влаги.
- Конденсат на внутренней поверхности образуется при недостаточной вентиляции подкровельного пространства или отсутствии пароизоляции. Влага оседает на металле изнутри, запуская коррозию в местах, недоступных для визуального контроля.
- Естественное старение материала проявляется через 10-15 лет эксплуатации. Полимерное покрытие выгорает, растрескивается, металл теряет изначальную прочность, крепления ослабевают. Если своевременно не провести профилактическую гидроизоляцию, придется менять крышу полностью.
Понимание этих причин помогает правильно выбрать метод ремонта и предотвратить повторные протечки.
Виды гидроизоляции металлической крыши
Выбор метода гидроизоляции зависит от этапа работ, характера проблемы. Одни материалы закладывают при строительстве для защиты подкровельного пространства, другие применяют для ремонта уже эксплуатируемой крыши. Разберем оба варианта, чтобы определить, какие решения действительно работают.
Подкровельная гидроизоляция — при монтаже
При строительстве новой кровли между металлическим покрытием и утеплителем укладывают защитный слой, который предотвращает попадание конденсата или случайной влаги на утеплитель.
Диффузионные мембраны — современные многослойные материалы, которые выводят водяной пар из подкровельного пространства, но не пропускают воду снаружи. Они необходимы для «холодных» чердаков, а также утепленных мансард, где важна правильная вентиляция.
Гидроизоляционные пленки — более простой бюджетный вариант. Защищают утеплитель от влаги, но требуют обязательного вентиляционного зазора между пленкой и кровельным покрытием.
Важно понимать: подкровельная гидроизоляция не решает проблему протечек через повреждения самого металла. Она лишь защищает внутренние слои кровельного пирога. Если течет металлическая крыша, нужна наружная гидроизоляция.
Наружная гидроизоляция — для ремонта
Когда протечки появились в процессе эксплуатации, требуются материалы, которые наносятся непосредственно на металлическое покрытие. Рассмотрим основные варианты:
Почему полимерные составы — оптимальный выбор для гидроизоляции металлической крыши
Среди всех материалов для гидроизоляции металлической кровли полимерные мастики на основе модифицированных полимер-карбоновых смол показывают лучший баланс характеристик, долговечности, удобства применения.
- Защита от коррозии — ключевое преимущество для металлических крыш. Мастика создает герметичный барьер между металлом и внешней средой, полностью блокируя доступ влаги, кислорода. Это не просто останавливает уже начавшуюся коррозию, но и консервирует металл, предотвращая дальнейшее разрушение. В отличие от битумных составов, которые со временем растрескиваются, пропускают воду, полимерное покрытие сохраняет целостность десятилетиями.
- УФ-стойкость и температурная стабильность — критически важны для кровли. Поверхность летом нагревается до +70°C и выше, зимой остывает до -40°C. Полимерные мастики сохраняют эластичность во всем этом диапазоне, не выгорают на солнце, не становятся хрупкими на морозе. Покрытие остается белым (или сохраняет заданный цвет), что дополнительно снижает нагрев поверхности за счет отражения солнечных лучей.
- Бесшовная водонепроницаемая мембрана — в процессе нанесения жидкая мастика проникает во все микротрещины, поры, неровности металла, создавая монолитный слой без единого шва. Это принципиальное отличие от рулонных материалов, где швы, нахлесты всегда остаются самым слабым местом. На металлической кровле со сложной геометрией, множеством примыканий, проходок именно бесшовность обеспечивает абсолютную герметичность.
- Высокая адгезия к металлу — полимер-карбоновые смолы обеспечивают прочность сцепления более 2,8 МПа. Это значит, что покрытие становится единым целым с металлической поверхностью, не отслаивается даже при температурных деформациях, вибрациях, механических нагрузках. Мастика работает на кровлях из оцинкованной стали, алюминия, меди, любых сплавов.
- Возможность нанесения при отрицательных температурах — уникальное свойство полимерных составов. Большинство материалов можно применять только при плюсовой температуре, что делает невозможным аварийный ремонт зимой. Полимерные мастики наносятся при температуре до -20°C, и это позволяет устранять протечки круглогодично.
Примером качественного полимерного состава является LIQUIPOL 808 — ультрафиолетостойкая однокомпонентная мастика на основе модифицированных полимер-карбоновых смол белого цвета. Материал отлично подходит для металлических кровель и сочетает все перечисленные преимущества:
- работает при температуре от -60°C до +120°C,
- создает эластичное бесшовное покрытие толщиной 1,5-2,5 мм,
- обеспечивает надежную защиту от коррозии и УФ-излучения.
Расход при сплошном покрытии составляет от 1,5 кг/м², при локальном ремонте швов — 0,5 кг/пог.м. Полный набор прочности происходит за 7 дней, расчетный срок службы покрытия — более 15 лет. Для повышения срока службы и прочности покрытия, настоятельно рекомендуется армировать материал полиэфирным нетканым полотном.
В следующем разделе подробно разберем, как правильно применять полимерные мастики, чтобы устранить течь в металлической крыше.
Как устранить течь металлической кровли: пошаговая инструкция
Правильная технология — залог долговечного результата. Разберем ключевые этапы устранения протечек металлической кровли.
1. Диагностика и оценка повреждений.
Проведите визуальное обследование:
- Выявите зоны протечек, коррозии, поврежденные швы.
- Проверьте места крепления, примыкания.
- Осмотрите крышу изнутри — найдите следы влаги.
- Оцените степень коррозии металла.
По результатам решите: локальный ремонт швов или сплошное покрытие всей площади.
2. Подготовка поверхности.
Это критически важный этап для качественной адгезии:
- Удалите рыхлую ржавчину металлической щеткой или болгаркой.
- Очистите от грязи, пыли, старых герметиков.
- Обезжирьте поверхность растворителем.
- Заделайте сквозные отверстия металлическими заплатами.
- Просушите металл — он должен быть полностью сухим.
Условия работы: температура от -20°C до +35°C, влажность не более 80%, без осадков в течение суток.
3. Нанесение состава. Технология зависит от типа проводимых работ.

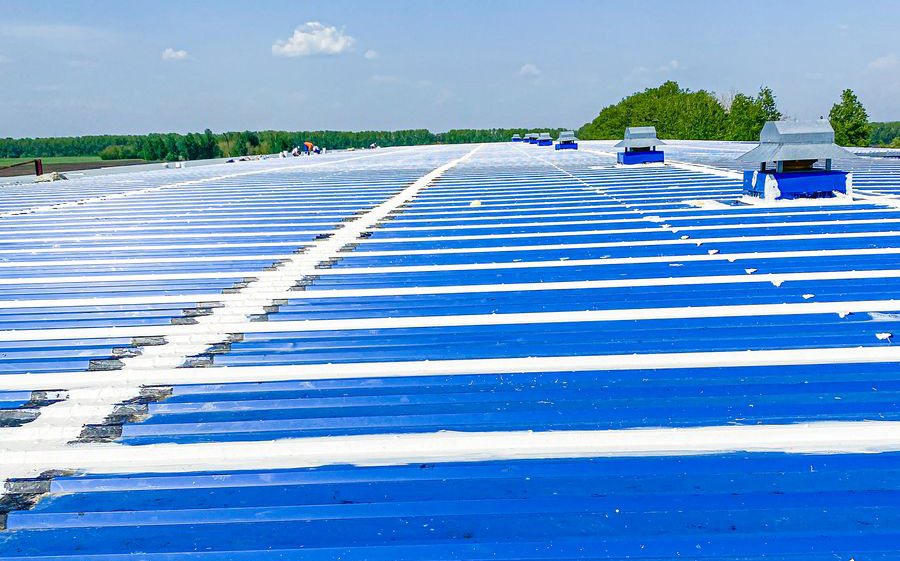

Локальный ремонт швов и стыков. Для устранения протечек на швах, примыканиях и местах крепления:
- Перемешайте состав миксером 3-5 минут.
- Нанесите базовый слой на проблемные участки (расход 0,2 кг/пог.м при ширине 20 см).
- Уложите армирующее полотно шириной 15 см, например, LIQUIPOL COVER, утопив его в мастику.
- Нанесите капсулирующий слой «мокрым по мокрому» (0,15 кг/пог.м).
- Выдержите 3-12 часов до высыхания на отлип.
- Нанесите финишный слой по всей гидроизолируемой поверхности 0,15 кг/пог.м

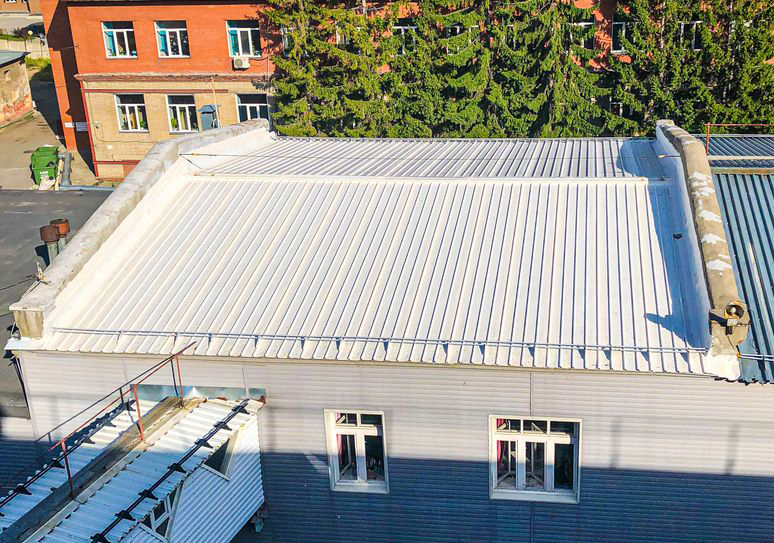

Сплошная гидроизоляция по всей площади кровли. Для кровель с множественными повреждениями:
- Усильте швы и примыкания по технологии локального ремонта швов и стыков.
- Нанесите базовый слой мастики на всю площадь (0,6 кг/м²).
- Выдержите технологический перерыв 3-12 часов.
- Нанесите финишный слой (0,6 кг/м²).
Полную прочность покрытие набирает через 7 дней. Толщина системы: 1-2мм.
4. Контроль качества.
После высыхания проверьте:
- Наличие непрокрасов и пропущенных участков.
- Степень покрытия армирующей ткани мастикой.
- Равномерность толщины покрытия.
- Герметичность примыканий.
- Для плоских участков можно провести тест водонаполнением на 24 часа. Дефекты легко исправить дополнительным слоем мастики.
Ошибки при ремонте металлической кровли от протекания
Соблюдение технологии критически важно: правильно выполненная гидроизоляция прослужит более 15 лет.
Рекомендации
Применение полимерных мастик для гидроизоляция металлической кровли — эффективный способ устранить протечки, защитить металл от коррозии. Технология восстанавливает герметичность швов, консервирует очаги ржавчины, создает долговечную защиту от внешних воздействий.
Главное условие успешного ремонта — корректная диагностика повреждений, соблюдение технологии нанесения. Тщательная подготовка поверхности, удаление рыхлой ржавчины, обезжиривание металла, правильное армирование швов обеспечивают долговечный результат.
Компания LIQUIPOL специализируется на профессиональном ремонте и защите металлических кровель с использованием полимерных гидроизоляционных материалов, проверенных технологических решений с учетом специфики металлических конструкций, а также условий эксплуатации.
В работе применяем материалы на основе модифицированных полимер-карбоновых смол, которые обеспечивают высокую адгезию к металлу, мощную антикоррозийную защиту, 100% стойкость к УФ-излучению, сохраняют эластичность при температурах от -60°C до +120°C.
Специалисты компании выполняют:
- Бесплатную диагностику состояния кровли, оценку степени коррозии.
- Локальное восстановление швов, стыков, поврежденных участков.
- Сплошное покрытие металлических кровель с антикоррозийной защитой.
- Ремонт фальцевых кровель, профнастила, металлочерепицы, арочных ангаров.
- Гидроизоляцию кровель из сэндвич-панелей.
Наши сотрудники приедут на объект, проведут бесплатную оценку повреждений, подберут оптимальную технологию ремонта, рассчитают расход материалов, стоимость работ. Свяжитесь с нами сегодня, и мы обеспечим надежную защиту вашей металлической кровли на долгие годы с гарантией качества.
